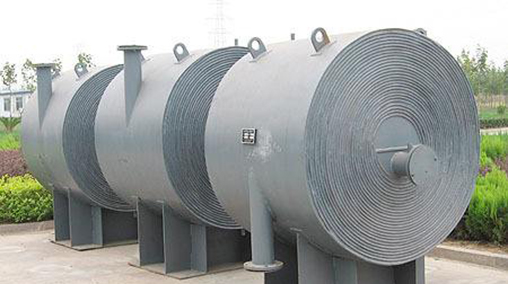

所附热交换器的布置通常取决于相关设备，其原则是符合工艺要求并缩短管道长度。例如，塔的换热器、再沸器和冷凝器应布置在塔附近；塔的回流冷凝器除布置在靠近塔的位置外，还应尽可能靠近回流罐和回流泵。当通过热交换器从塔釜（或容器）中提取液体时，热交换器应尽可能靠近塔釜（或容器），使泵的吸入管非常短，以改善吸入条件。螺旋板式换热器的布置原则如下
1。独立热交换器的布置，尤其是大型热交换器，应尽可能布置在室外，以节省设备
2。布置时应考虑换热器管束或维护所需的场地（包括空间）和设施。当汽车起重机在维修过程中无法接近换热器时，应设置吊车梁、地面轨道或其他维修设施。换热器可以单独或成组布置，既节省空间，又整洁美观。换热器管束的抽汽端可布置在维修通道的侧面
5。如果工作温度高于材料自然点的热交换器上方没有地板或平台分离，则不应布置其他设备。换热器与换热器、换热器与其他设备之间应留有至少1m的水平距离。当位置受限时，不应小于0.6m
7。卧式换热器布置时，应避免换热器中心朝向管支架或框架柱的中心线，以便于换热器管侧的污垢清理和更换单个管子。对于管架两侧的成组换热器布置，所有换热器头部与管架柱之间的距离几乎相同
8。卧式热交换器的安装高度应保证底部连接管的间隙不小于150mm
9。如果垂直热交换器顶部的液相中有一个小排气阀，操作员应该能够接近它。如果不适合接近，应设置直梯
10。当立式浮头换热器布置在框架平台上时，其上方应留有抽汽管束的空间
11。位于垂直设备附近的热交换器之间应有1m的通道
12。立式换热器和尾气冷凝器的布置可参考容器布置
13。对于有保温层的换热器，相关间距位置应参考保温后壳体的净距离
14。当换热器介质为气体且运行中产生冷凝液时，换热器出口管一般为无袋管，冷凝液自行流入接收罐。此时，换热器的标高与接收罐有关，应检查设备布局
15。换热器的布置高度应满足工艺管道的要求，并留有适当的余量。
