现在人们的生活水平提高了，因此很多家庭都开始使用空调热水器等电器设备，以此来增加生活幸福感，其中这些电器都包括板式换热器，那么螺旋板式换热器类型有哪些?下面由普斯顿说一下。

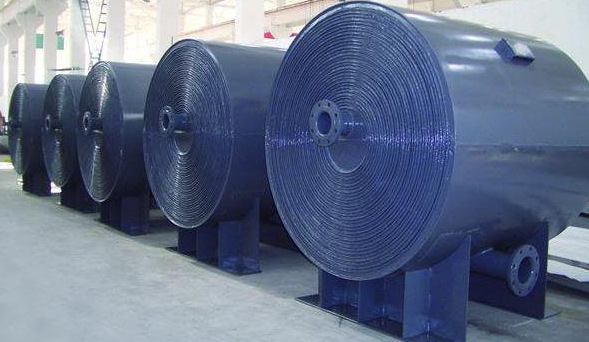

螺旋板式换热器是一种新型换热器，传热效率好，运行稳定性高，可多台共同工作。螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液，对液传热。
它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。现行标准为JB/T4751-2003《螺旋板式换热器》。
板式换热器的类型
用板材构成传热面的间壁式换热器。这类换热器结构紧凑，单位体积的传热面积较大。其主要类型有：
① 螺旋板式换热器 由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高(约比管壳式换热器高1～4倍)，平均温度差大(因冷、热流体可作完全的逆流流动)，流动阻力小，不易结垢;但维修困难。使用压力不超过2MPa。
② 平板式换热器 由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高(约比管壳式换热器高2～4倍)，容易拆洗，并可增减板片数以调整传热面积。操作压力通常不超过2MPa，操作温度不超过250℃。
③ 板翅式换热器 由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合，钎焊固定而成(图3)。冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。板翅式换热器结构非常紧凑(换热面积达4400m/m)，传热效果好，且使用压力可达15MPa。但它的制造工艺复杂，流道小，内漏不易修复，因而限用于清洁的无腐蚀性流体，如作空气分离用的换热器。
螺旋板式换热器的特点有什么
1、传热效率高(性能好)
一般认为螺旋板式换热器的传热效率为列管式换热器的1-3倍。等截面单通道不存在流动死区，定距柱及螺旋通道对流动的扰动降低了流体的临界雷诺数，水水换热时螺旋板式换热器的传热系数最大可达3000W/(㎡.K)。
2、有效回收低温热能
螺旋板式换热器由两张卷制而成，进行余热回收，充分利用低温热能。
3、运行可靠性强
不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性，保证两种工作介质不混合。
4、阻力小
在壳体上的接管采用切向结构。比较低的压力损失，处理大容量蒸汽或气体;有自清刷能力，因其介质呈螺旋型流动，污垢不易沉积;清洗容易，可用蒸汽或碱液冲洗，简单易行，适合安装清洗装置;介质走单通道，允许流速比其他换热器高。
5、可多台组合使用
单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。
通过以上普斯顿的介绍我们了解了螺旋板式换热器类型的相关内容，螺旋板式换热器类型包括很多种，我们可以根据自己的需要来选择。
